機器詳細
| 機器名 | デジタルマイクロスコープ |
| コード | 0005 |
| 分野 | 医療化学環境金属生命科学電気電子物理 |
| 目的別分類 | 形状観察表面物性無機 |
| メーカー名 | 株式会社キーエンス |
| 型式 | VHX-X1F |
| 製造年 | |

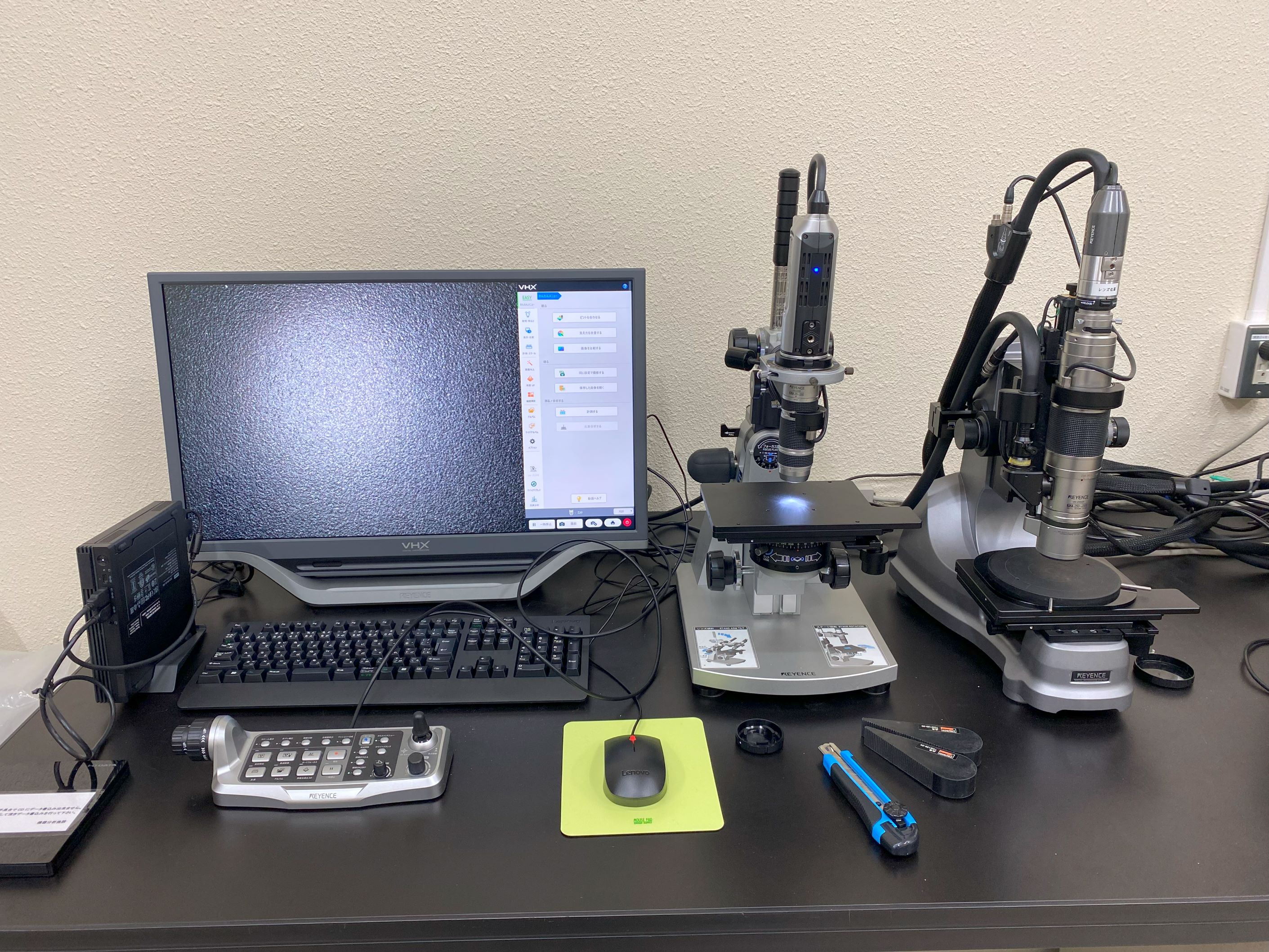

| 写真 |
|
| 仕様 | ＜カメラ＞ 1/1.8型319万画素CMOSイメージセンサ ＜液晶モニター＞ カラー液晶（TFT型）27型 ＜レンズ＞ 【超小型高性能ズームレンズ】 ・倍 率 ： 20～200倍 ・ステージ： フリーアングル観察システム ・観察距離： 25.5 ｍｍ 【デュアルライト高倍率ズームレンズ】 ・倍 率 ： 250～2500倍 ・ステージ： 耐震・高倍率観察システム ・観察距離： 6.5 ｍｍ ＜3D形状自動測定ユニット＞ ・分解能 ： 0.05 μm / パルス ・位置決め精度 ： 6 μm ・繰返し精度 ： ±0.5 μm ＜3Dプロファイル計測＞ ・画像の断面形状の確認や面間距離や角度などの測定が可能。 |
| 装置の概要 | カメラ部と本体で構成されており、カメラ部には高画素のカラーCCDと照明を内蔵し、各種レンズを組み合わせて画像を取り込む。 本体には「表示」「記録」「計測」などの機能が備わっており、スタンドアローンで観察・解析・データ処理が簡単にスピーディーに可能。 シームレスに観察できるため、試料の形態・形状（固体、粉末、液体）を問わず観察が可能。 |
| 外部利用可否 | ○ |
| 管理責任者 | 小野 恭史・機器分析施設 |
| 機器管理者 | 山田 聖・機器分析施設 |
| キャンパス | 五福 |
| 設置場所 | 工学部共通講義棟 2205-1 室 |
| 設置年度 | 2012年度 |
| 学内利用申請 | 機器分析施設に利用申請書を提出してください。 |
