機器名 接触角測定装置
コード 0042
分野 医療化学環境金属生命科学電気電子物理
目的別分類 高分子表面物性無機有機
メーカー名 協和界面科学株式会社
型式 DropMaster700
製造年

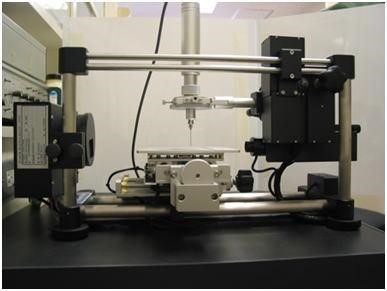

写真
仕様 撮像方式:CCDカメラ
レンズ :3×ズーム 視野3段階切替え式
視野範囲:
 スタンダード 6.0(W)×4.5(H)mm以内
 ワイド1 11.0(W)×8.0(H)mm以内
 ワイド2 18.0(W)×13.5(H)mm以内
固体試料サイズ:150(W)×150(D)×35(T)mm以下
固体試料重量 :400 g以下
CCDカメラ上下可動範囲:+0 mm~+35 mm
ステージ左右可動範囲  :150 mm以上
ステージ上下可動範囲  :75 mm以上
ピント調整範囲:20 mm以上
装置の概要 インク・半導体部品などのぬれ性、表面張力、固体の表面自由エネルギーなどを測定することができる装置で、CCDカメラにて取りこまれた液滴画像から、自動的に固体間/気液間の境界を決定し、カーブフィッティングを行い接触角・表面張力などを測定できます。 測定は、装置の水平を確認した後、固体試料をステージに、液体試料をディスペンサにセットし測定条件を設定して行います。 接触角は液滴法のほか、拡張/収縮法、懸滴法による測定が可能です。接触角の解析にはθ/2法、カーブフィッティング法及び接線法を用いて行うことができます。
外部利用可否
管理責任者 小野 恭史・機器分析施設
機器管理者 小野 恭史・機器分析施設
キャンパス 五福
設置場所 富山市新産業支援センター 機器分析室 (G15)
設置年度 2004年度
学内利用申請 機器分析施設に利用申請書を提出してください。
